LDA型1-10吨电动单梁起重机

点击次数：1 更新时间：2026-07-19 18:26:42 来源：http://www.sdxhksjx.com 【关闭】

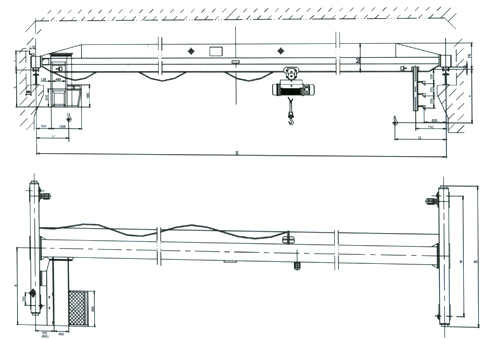

LD-A型1-10吨电动单梁起重机

起重量t Lifting weight	跨度m span	起重机总重(t) Total weight		轮压(t) max.wheel oressure		小轮压(t) min.wheel oressure		基本尺寸(mm) basic size
起重量t Lifting weight	跨度m span	地操 ground operation	空操 air operation	地操 ground operation	空操 air operation	地操 ground operation	空操 air operation	h₁	B	W	I₁	I₂	h	H₁
1	7.5	1.65	2.05	1.08	1.38	0.40	0.4.	550	2500	2000	796	1274	810	490
	8	1.69	2.09	1.09	1.39	0.41	0.41
	8.5	1.74	2.14	1.10	1.40	0.42	0.42
	9	1.79	2.19	1.12	1.42	0.44	0.44
	9.5	1.83	2.23	1.13	1.43	0.45	0.45
	10	1.88	2.28	1.14	1.44	0.46	0.46
	10.5	1.92	2.32	1.15	1.45	0.47	0.47
	11	1.97	2.37	1.16	1.46	0.48	0.48
	11.5	2.00	2.40	1.17	1.47	0.49	0.49
	12	2.06	2.46	1.18	1.48	0.50	0.50
	12.5	2.15	2.55	1.21	1.51	0.53	0.53		3000	2500
	13	2.20	2.60	1.23	1.53	0.55	0.55
	13.5	2.24	2.64	1.24	1.54	0.56	0.56
	14	2.29	2.69	1.25	1.55	0.57	0.57
	14.5	2.42	2.82	1.28	1.58	0.60	0.60	595					860
	15	2.47	2.87	1.30	1.60	0.62	0.62
	15.5	2.52	2.92	1.31	1.61	0.63	0.63
	16	2.57	2.97	1.32	1.62	0.64	0.64
	16.5	2.62	3.02	1.33	1.63	0.65	0.65
	17	2.67	3.07	1.35	1.65	0.67	0.67
	19.5	3.00	3.40	1.44	1.74	0.76	0.76	650	3500	3000			870	530
	22.5	3.41	3.81	1.54	1.84	0.86	0.86	700	3500	3000			870	580
2	7.5	1.78	2.18	1.64	1.94	0.40	0.40	550	2500	2000	871.5	1292.5	1000	490
	8	1.82	2.22	1.65	1.95	0.41	0.41
	8.5	1.86	2.26	1.66	1.96	0.42	0.42
	9	1.92	2.32	1.68	1.98	0.44	0.44
	9.5	1.96	2.36	1.69	1.99	0.45	0.45
	10	2.00	2.40	1.70	2.00	0.46	0.46
	10.5	2.05	2.45	1.71	2.01	0.47	0.47
	11	2.10	2.50	1.72	2.02	0.48	0.48
	11.5	2.21	2.61	1.75	2.05	0.51	0.51	595					1050
	12	2.26	2.66	1.76	2.06	0.52	0.52
	12.5	2.35	2.75	1.79	2.09	0.55	0.55		3000	2500
	13	2.40	2.80	1.81	2.11	0.57	0.57
	13.5	2.45	2.85	1.82	2.12	0.58	0.58
	14	2.50	2.90	1.83	2.13	0.59	0.59
	14.5	2.63	3.03	1.87	2.17	0.63	0.63	700					1060	580
	15	2.64	3.09	1.88	2.18	0.64	0.64
	15.5	2.74	3.14	1.89	2.19	0.65	0.65
	16	2.80	3.20	1.91	2.21	0.67	0.67
	16.5	2.85	3.25	1.92	2.22	0.68	0.68
	17	2.91	3.51	1.93	2.23	0.69	0.69
	19.5	3.85	4.25	2.18	2.48	0.94	0.94	800	3500	3000			1080	660
	22.5	4.67	5.07	2.38	2.68	1.14	1.14	900	3500	3000			1120	785
3	7.5	1.88	2.28	2.15	2.45	0.41	0.41	650	2500	2000	818.5	1291	1150	530
	8	1.93	2.33	2.16	2.46	0.42	0.42
	8.5	1.98	2.38	2.18	2.48	0.44	0.44
	9	2.03	2.43	2.19	2.49	0.45	0.45
	9.5	2.08	2.48	2.20	2.50	0.46	0.46
	10	2.13	2.53	2.22	2.52	0.48	0.48
	10.5	2.18	2.58	2.23	2.53	0.49	0.49
	11	2.24	2.64	2.24	2.54	0.50	0.50
	11.5	2.32	2.72	2.25	2.56	0.52	0.52	700						580
	12	2.38	2.78	2.28	2.58	0.54	0.54
	12.5	2.47	2.87	2.31	2.61	0.57	0.57		3000	2500

起重量t Lifting weight	跨度m span	起重机总重(t) Total weight		轮压(t) max.wheel oressure		小轮压(t) min.wheel oressure		基本尺寸(mm) basic size
起重量t Lifting weight	跨度m span	地操 ground operation	空操 air operation	地操 ground operation	空操 air operation	地操 ground operation	空操 air operation	h₁	B	W	I₁	I₂	h	H₁
3	13	2.53	2.93	2.32	2.62	0.58	0.58	700	3000	2500	818.5	1291	1150	490
	13.5	2.59	2.99	2.34	2.64	0.60	0.60
	14	2.64	3.04	2.35	2.65	0.61	0.61
	14.5	3.17	3.57	2.48	2.78	0.74	0.74	800					1170
	15	3.25	3.65	2.50	2.80	0.76	0.76
	15.5	3.31	3.71	2.52	2.82	0.78	0.78
	16	3.38	3.78	2.54	2.84	0.80	0.80
	16.5	3.45	3.85	2.55	2.85	0.81	0.81
	17	3.53	3.93	2.57	2.87	0.83	0.83
	19.5	4.28	4.68	2.80	3.10	1.06	1.06	900	3500	3000			1185	745
	22.5	4.83	5.23	2.94	3.24	1.20	1.20	1000	3500	3000			1210	820
5	7.5	2.14	2.54	3.28	3.58	0.42	0.42	720	2500	2000	841.5	1310	1380	580
	8	2.20	2.60	3.29	3.59	0.43	0.43
	8.5	2.25	2.65	3.30	3.60	0.44	0.44
	9	2.31	2.71	3.32	3.62	0.46	0.46
	9.5	2.37	2.77	3.33	3.63	0.47	0.47
	10	2.42	2.82	3.35	3.65	0.49	0.49
	10.5	2.48	2.88	3.36	3.66	0.50	0.50
	11	2.51	2.91	3.37	3.67	0.51	0.51
	11.5	2.95	3.35	3.48	3.78	0.62	0.62	800					1400	660
	12	3.02	3.42	3.50	3.80	0.64	0.64
	12.5	3.12	3.52	3.53	3.83	0.67	0.67		3000	2500
	13	3.21	3.61	3.55	3.85	0.69	0.69
	13.5	3.27	3.67	3.57	3.87	0.71	0.71
	14	3.34	3.74	3.59	3.89	0.73	0.73
	14.5	3.69	4.09	3.68	3.98	0.82	0.82	900					1415	785
	15	3.79	4.19	3.70	4.00	0.84	0.84
	15.5	3.87	4.27	3.72	4.02	0.86	0.86
	16	3.94	4.34	3.74	4.04	0.88	0.88
	16.5	4.02	4.42	3.76	4.06	0.90	0.90
	17	4.12	4.52	3.78	4.08	0.92	0.92
	19.5	4.57	4.97	3.93	4.23	1.07	1.07	1000	3500	3000			1440	820
	22.5	5.65	6.05	4.20	4.50	1.34	1.34	1100	3500	3000			1485	875
10	7.5	3.5	3.9	6.4	6.7	0.44	0.48	1000	2500	2000	1235	1935	1470	820
	8	3.6	4.0	6.5	6.7	0.46	0.49
	8.5	3.7	4.1	6.6	6.8	0.48	0.51
	9	3.8	4.2	6.6	6.9	0.51	0.54
	9.5	3.9	4.3	6.7	6.9	0.53	0.56
	10	4.0	4.4	6.7	7.0	0.55	0.58
	10.5	4.1	4.5	6.8	7.0	0.57	0.60
	11	4.3	4.6	6.8	7.1	0.60	0.62	1090					1505	875
	11.5	4.4	4.7	6.9	7.2	0.66	0.68
	12	4.5	4.8	6.9	7.3	0.68	0.70
	12.5	4.6	4.9	7.0	7.3	0.70	0.72		3000	2500
	13	4.7	5.0	7.0	7.3	0.73	0.75
	13.5	4.8	5.1	7.1	7.4	0.76	0.78
	14	4.9	5.2	7.1	7.4	0.78	0.80	1100
	14.5	5.0	5.3	7.1	7.5	0.87	0.89						1515
	15	5.1	5.4	7.2	7.5	0.90	0.92
	15.5	5.2	5.5	7.2	7.5	0.93	0.95
	16	5.3	5.6	7.3	7.6	0.98	1.00
	16.5	5.4	5.7	7.3	7.6	0.98	1.00
	17	5.5	5.8	7.4	7.7	1.00	1.02
	19.5	6.7	7.1	7.7	8.0	1.27	1.28		3500	3000
	22.5	7.5	7.8	7.9	8.2	1.55	1.56		3500	3000
