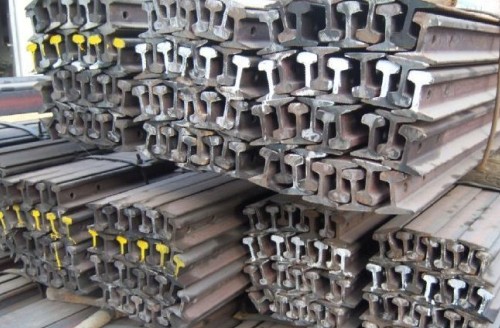

起重机轨道的安装要求

　　一、对混凝土轨道梁的要求

　　(1)轨道梁制作时必须保证沿梁横向及纵向的预留螺栓孔位置偏差≤5mm,螺栓孔直径比螺栓直径大2～7mm,梁顶面要求平整,但不得抹压光滑。

　　(2)轨道梁的安装偏差必须满足下列要求,否则要调整好轨道梁后才允许用混凝土找平。 ①梁中心位置对设计定位轴线的偏差≤5mm。 ②梁顶面标高对设计标高的偏差+10mm-5mm。

　　③梁上预留螺栓孔及预留螺栓对梁中心的位移偏差≤5mm。

　　(3)混凝土找平层的施工要求

　　①混凝土找平层强度等级为C30,厚度为30～50mm。

　　②混凝土找平层施工前应按要求检查轨道梁的安装偏差,如不符合要求,则应调整轨道梁。

　　③根据轨道梁面的实测标高,确定一个合适的混凝土找平层顶面控制标高,在轨道梁上每隔214～310m设置一个控制标高的基准点。

　　④用仪器测量,调整好基准点的标高,定出找平层顶面标高的基准线,然后安装模板,清除轨道梁顶面和螺栓孔内的杂物,并将螺栓孔上口堵住, 洒水湿润后即可浇筑混凝土。

　　⑤找平层顶面必须找平压光,不得有石子外露和凹不平现象,不允许采用在表面另铺水泥砂浆的方法找平。

　　⑥施工中要随时用仪器测量检查,找平层顶面必须满足下列要求:螺栓处400mm宽度范围内顶面不水平度≤5mm;任意610m长度内务螺栓处顶面标高差±3mm;沿全长各螺栓处顶面标高差±5m。

　　⑦混凝土采用机械搅拌,施工时应加强养护,当混凝土试块达到75%强度设计值,方可进行轨道安装工作。

　　二、 对钢结构轨道梁的要求

　　(1)轨道梁的跨中垂直度≤h/500,h为轨道梁的梁高。

　　(2)轨道梁的水平旁弯≤l/1500,且净10mm,l为轨道梁的梁长。 (3)轨道梁垂直方向上拱≤10mm。

　　(4)轨道梁中心位置对设计定位轴线的偏差≤5mm,如不符合要求,则应调整轨道梁定位后,才能安装轨道。

　　(5)同跨内同一横截面轨道梁顶面高度差在支座处≤10mm,其他处≤15m。 (6)同列相邻2柱间轨道梁顶面高度差≤l/1500,且≯10mm,l为轨道梁的梁长。 (7)相邻2轨道梁接头部位,2轨道梁顶面高度差≤1mm,中心侧向错位≤3mm。
